正确选择异步电动机

如果您需要更换异步交流电动机，我们会指出最常用的标准，以便在您的需求中正确选择铸造厂。在许多情况下，可以通过查阅电机铭牌本身来获得信息。

选择异步电动机

在选择 三相和/或单相异步电动机时，重要的是要考虑以下标准，这些标准最常用于获得最适合所需应用的电动机。

动力

它是电机以一定速度移动负载所产生的力。

电机铭牌上指定的功率表示电机轴末端可用的机械功率，以千瓦 (KW) 和等效马力 (HP / CV) 表示。

要将值转换为功率单位，可以使用以下公式：

示例：5.5 CV 电机有多少 Kw？

5.50 X 0.736 = 4.04 (4.00kW)

注：电机铭牌上标明的功率表示轴端可用的机械功率。

为了获得电机消耗的电功率 (kW.h)，以 kW 为单位的功率除以其效率 (η)。
例子：

η = 84.5%（铭牌上的数据，用于 4Kw / 5.50 CV 电机）
P (kW/h) = (4.00/ 0.845) = 4.73/ kW h

速度/旋转

以 rpm（每分钟转数）表示，它是电机轴每分钟转动的转数。

在交流电机中，轴的旋转与供电电流的频率 (Hz) 同步，从而为我们提供了电机的极对数。

对于 50 Hz 和 60 Hz 的频率，我们有：

2极和4极电机是市场上最畅销的。

滑差：滑差的概念用来描述电机轴端同步旋转和有效旋转的区别。负载甚至电源电压的变化等因素都会影响电机的旋转。

张力

电压是电机设计的输入电压；也就是说，它是电机推动电流通过闭合电路的压力。它以伏特 (V) 表示，并且必须与要激活的机器的电压一致。

电压类型：

单相：

它是在相线和中性线之间测量的电压。单相电机通常准备接入 110V 或 220V 网络，但有些地方单相电压可以是 115V、230V 或 254V，在这种情况下，必须使用特定的电机适用于这些张力。

三相：

它是相间测量的电压。它们是最常用的电机，因为单相电机具有功率限制，除此之外，它们还提供较低的性能和扭矩，这增加了它们的运营成本。最常用的三相电压为 220-230 V、50 Hz 时 380-400 V 和 60 Hz 时 440 V。

电机根据以下设计参数标准供货：

• 230/400 VD/Y 50 Hz (PN) / 275/480 VD/Y 60 Hz (PN * 1.2)
• 400/690 VD/Y 50 Hz (PN) / 480/830 VD/Y 60 Hz (PN * 1.2)

即使电压波动（在标称频率下）与标称值（测量中的电压模式）相差 +/- 5% N，电机也可以在不改变连接到插座的标称功率的情况下工作。

一个）。以根据 DIN IEC 38 标准制定的标准电压为基准点。

所以标准电机覆盖的范围是：

• 220-240 V / 380-420 VD/Y 50Hz (PN = 100%)
• 380-420 V / 660-720 VD/Y 50Hz (PN = 100%)
• 240-265 V / 420-460 VD/Y 60Hz (PN = 100%)
• 420-460 V / 720-800 VD/Y 60Hz (PN = 100%)
• 265-290 V / 460-500 VD/Y 60Hz (PN = 120%)
• 460-500 V / 790-870 VD/Y 60Hz (PN = 120%)

电机必须在 DIN IEC 38 规定的电压下使用，总公差为 +/- 10%。

频率

它是给定事件在给定时间间隔内重复的次数。

拉丁美洲使用的电网频率为 50 Hz 或 60 Hz，具体取决于国家/地区。这意味着网络电压每秒重复其循环六十次。

这是一个重要因素，因为它直接影响电动机的旋转。

知道极数来计算电机速度的一个例子是：

• Ns = (60 x Hz) / (极数 / 2)

示例：
4 极电机连接到 50Hz 线路，同步速度为：

• Ns= (60×50) / (4/2) = 1500rpm

当我们通过变速驱动器改变频率时，这非常实用，这样我们可以根据我们建立的频率告知客户电机将以什么速度旋转。

防护等级

它是电机防止异物（灰尘、纤维等）进入、意外接触和水渗入的保护。

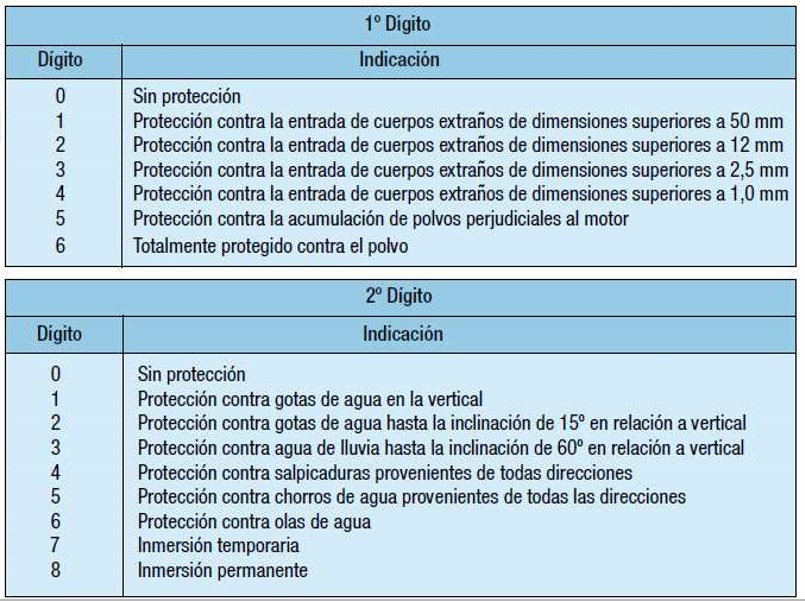

因此，例如，要安装在受到水射流影响的房间中的设备必须具有能够承受这种水射流的外壳，在一定的压力值和入射角下，没有任何可能对环境有害的穿透。发动机运转。防护等级由两个字母 (IP) 后跟两个数字定义。

第一个数字表示防止异物进入和意外接触，而第二个数字表示防止水进入。

外壳/尺寸

电机尺寸通过IEC标准为电动机制定的标准值表示。

外壳类型是选择电动机的基本信息，因为它允许识别其大部分机械尺寸。

框架的尺寸由电机的功率和旋转定义，并由字母 H 标识，该字母从电机支架的底部到轴的中心，以 mm 为单位。对于 IEC 电机，高度 H 与电机框架的型号完全相同。

建设性形式

它们确定电机如何连接和耦合到负载。

电动机通常以 B3D 结构形式提供（水平安装，带支脚的电动机，右侧的轴面向接线盒）。其他构造形式可以在下表中观察到。

绝缘等级

它们规定了电机绕组中使用的绝缘材料的工作温度。

电机通常采用绝缘等级 F 制造，允许最高工作温度为 155°，但电机也可以制造为绝缘等级 H，其最高允许工作温度为 180°。

绝缘等级的温度不是指最高环境温度，而是指电机绝缘所能承受的最高温度。

通风

通风系统负责冷却发动机。IP55 电机（封闭式）通常配备 TCVE 或 TEFC 通风系统。防护等级为 IP23（开放式）的电机具有内部通风系统。

铭牌

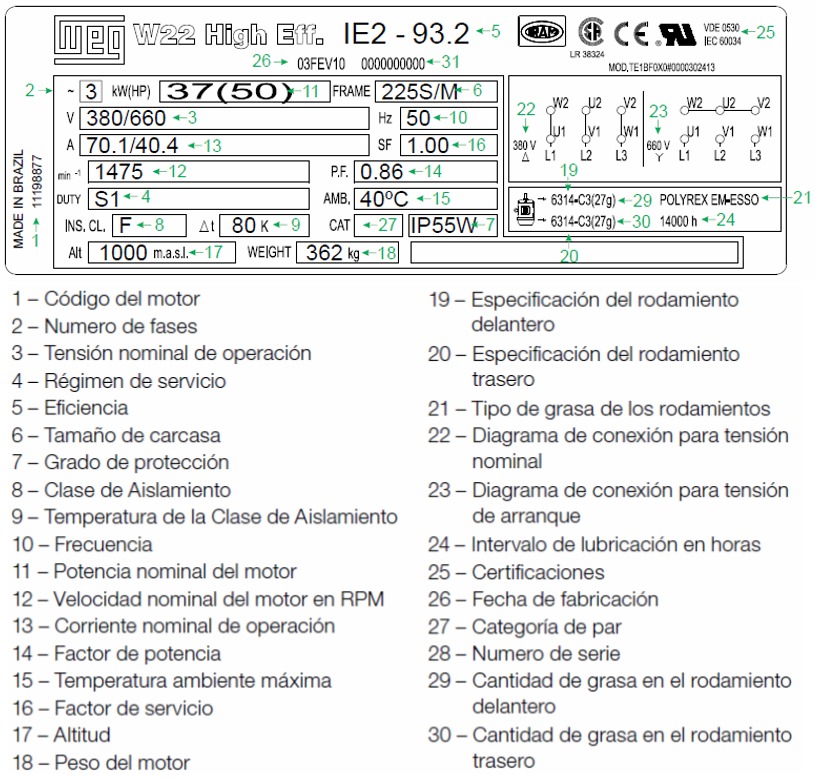

通常，它为我们提供了正确识别电机所需的几乎所有必要数据，我们举了一个 Weg 电机板的示例，用于识别上述所有点：

如果您需要有关它的更多信息，请随时与我们联系！
