电机通常以 B3D 结构形式提供（带支脚的电机，用于水平安装，轴位于右侧，面向接线盒），但也有一些标准化的电机结构形式。

电动机结构形式的类型，标准化

电动机马达的以下结构形式可以被认为是通常的形式：

结构类型 B3

这种结构型电机的特点是通过支腿固定，支腿上的孔通过螺钉固定在底座上。它没有前法兰，因此除了腿之外没有固定元件。

结构类型 B35

在这种类型的结构中，电机从前面固定，通过穿过电机并拧在机器底座或紧固元件上的螺钉。

法兰的直径通常突出于电机本体的直径。

注意：任何法兰结构都可以使用支脚进行组合。B35 或 B34

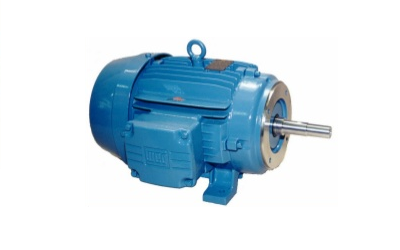

结构类型 B34

这种类型的结构，电机从前面固定，通过电机中的螺纹并穿过机床床身或夹紧元件。

法兰的直径通常等于或小于电机本体的直径。

结构类型 B5

在这种结构中，电机从前面通过螺钉固定在电机上，法兰的直径通常从电机本体的直径突出，孔是贯穿的。

结构类型 B14

在这种结构中，电机从前面通过电机法兰上的螺纹固定，法兰的直径通常等于或小于电机本体的直径。

结构类型 V1

结构形状 V 称为垂直固定电机的形状。有必要特别注意这一点，因为根据轴上的负载，通常需要为电机配备角接触轴承，使其能够支撑该位置的负载产生的轴向负载。

如何阅读代表电动机结构形式的代码？

代码提供：

[列 col=”1/4″]

发动机位置：

• 水平 = B
• 垂直 = V

[/column][column col=”1/4″]

案子：

• 有腿 = 3
• 没有腿=“空白”

法兰：

• 无法兰 = “空白”
• 带法兰 FF= 5
• 带法兰 FC = 14（不带脚）或 4（带脚）

[/column][column col=”1/4″]

相对于接线盒的轴端：

• 右 = L
• 左 = R
• 向上 = T

[/柱子]

例子：

B34R

B= 卧式 // 3= 带支脚的外壳 // 4= 法兰 FC 或 IMB14 // R= 左轴端

电动机结构形式表

下表显示了其他构造形式：

WEG电机台
